code <- พิกัด -> diagram

วันก่อนนั่งแกะ code ของ Webmachine เห็น code ส่วนนี้น่าสนใจดี

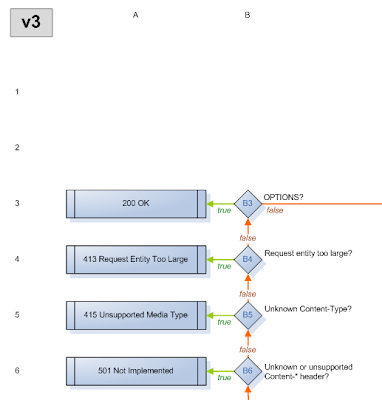

อันนี้เป็น diagram แสดง flow decision ของ webmachine


ถ้าดูที่ขอบของ diagram เขาจะแสดงเลขพิกัดด้วย


ดู code ที่เขา implement จริง จะเห็นว่าเขาตั้งชื่อ function อ้างอิงเลขพิกัดและ version ของเอกสารด้วย

%% "Forbidden?"
decision(v3b7) ->
    decision_test(resource_call(forbidden), true, 403, v3b6);
%% "Okay Content-* Headers?"
decision(v3b6) ->
    decision_test(resource_call(valid_content_headers), true, v3b5, 501);
%% "Known Content-Type?"
decision(v3b5) ->
    decision_test(resource_call(known_content_type), true, v3b4, 415);
%% "Req Entity Too Large?"
decision(v3b4) ->
    decision_test(resource_call(valid_entity_length), true, v3b3, 413);
%% "OPTIONS?"
decision(v3b3) ->
    case method() of
        'OPTIONS' ->
            Hdrs = resource_call(options),
            respond(200, Hdrs);
        _ ->
            d(v3c3)
    end;
